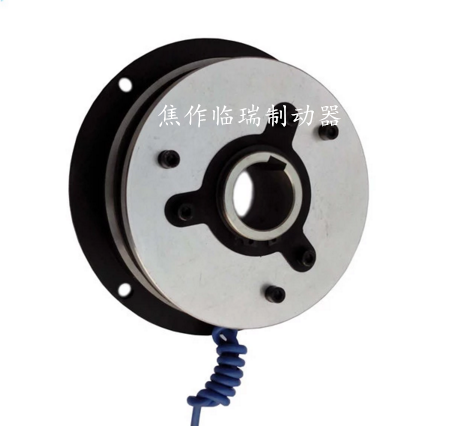

一、簡介

DDMZ系列電磁通電制動器主要與Y、Y2系列電機配套派生成新型通電制動電機，該制動器特殊結構消除了電機軸軸向竄動對制動器氣隙要求較高的影響,可任意角度安裝。

二、結構及工作原理

制動器由勵磁部分（磁軛、勵磁線圈、摩擦片）和聯接組合件部分銜鐵、聯接、花鍵套、三爪型彈簧片。制動器通電后，磁路產生磁通，磁軛吸合銜鐵帶動聯接在花鍵套上移動，使銜鐵與摩擦片接觸產生摩擦力，形成制動力矩，以達到快速制動的目的；斷電磁通消失，銜鐵在復位彈簧的作用下復位，解除制動狀態。

三、技術參數表

四、外型尺寸及安裝圖例（圖一、圖二）

δ為初始安裝氣隙推薦值

五、使用說明

該制動器屬于干式,摩擦副表面不得污染油脂類物質;制動器初始安裝時通過調節螺釘和彈簧來調整氣隙到δ值；正常工作下氣隙不需要經常調整。
